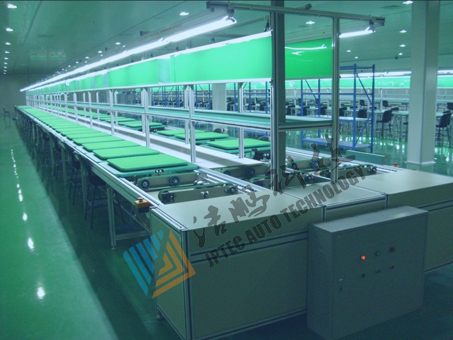

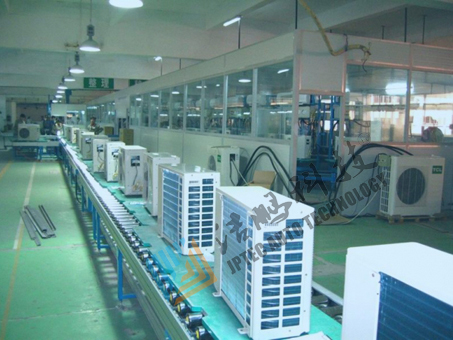

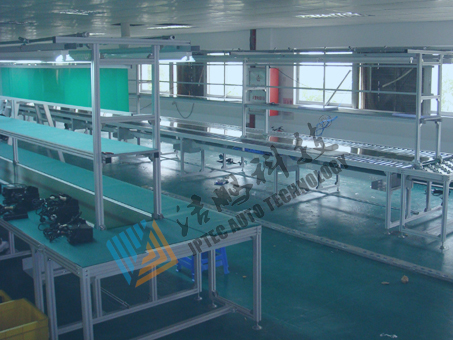

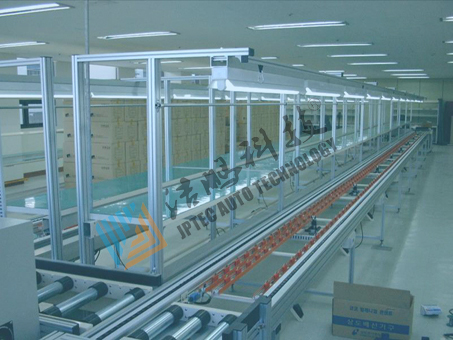

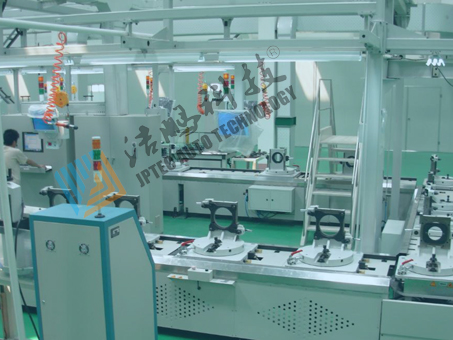

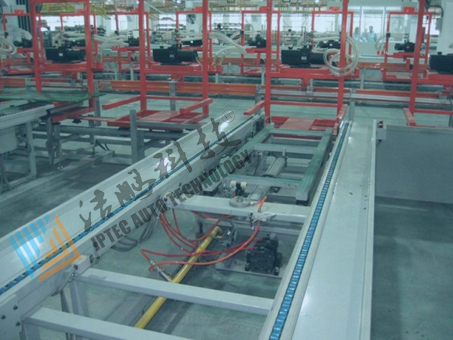

倍速链输送线

发布时间:2019-09-13人气:719
  • 倍速链输送线
  • 倍速链输送线
  • 倍速链输送线
  • 倍速链输送线
  • 倍速链输送线
  • 倍速链输送线

倍速链输送线是运用连续或间歇运动来输送各种轻重不同的物品生产流水线。广泛应用于电器、机电、加工机械等各行业的物件的组装、检测、调试、包装及运输等。倍速链输送线可节省人工将产品来回搬运的时间,从而达到节省人力的目的,提高工作效率。倍速链输送线厂家广晟德下面介绍一下倍速链输送线原理及操作流程。

倍速链输送线由送料差速链、 回空板差速链、 五个顶升移载机构、 六条动力 滚筒线、工装板五部分组成。 1、输送部分 送料和回空板差速链靠摩擦带动工装板运行。 2、顶升移载 工装板到位后,送料差速链上的 1、2、3 号顶升移载机构的顶升气缸 会自动上升,上升到位后,移载马达会根据操作指令自动换向。 3、动力滚筒输送部分 各工位进货或送货时,动力滚筒会根据操作指令自动换向。

倍速链输送线操作流程 :

1、打开压缩空气开关,在储气罐压力达到六公斤以后打开气阀开关, 给线体供气。

2、检查送料顶升移载台在无工装板时是否下降到位,回空板顶升移载 台在无工装板时是否上升到位,如没有请按故障排除方法排除。

3 、在正常使用情况下,1、2、3 号顶升移载机构上不能停留工装板, 回空板顶升移载台也不能停留工装板。

4 、把电控箱里空气开关全部合上,然后把电控箱面板上的选择开关打 开,按绿色按钮,系统启动。

5 、每一工位上有黑色和白色带箭头的两个按钮,按黑色时,该工位前面的暂存区有工装板, 顶住工装板的阻挡器会下降, 工装板在差速链的拖 动下, 到达与该工位平行的顶升移载机构时, 旁边的阻挡器会顶住工装板, 延时 3 秒,顶升移载机构气缸上升,上升到位后,滚筒向该工位转动,当 碰到工作桌边行程开关时,该工位滚筒运转;按白色时,工位后的暂存区 没有工装板, 工位滚筒向线体方向运转, 与该工位平行的顶升移载机构气 缸上升,上升到位后,它上面的滚筒与工位滚筒同向运转,当碰到对面工 作桌边的行程开关时,滚筒停转, 顶升移载机构气缸下降,它旁边的阻挡 器下降,工装板在差速链的拖动下,到达暂存区。

6 、当送料顶升移载机构上升到位后,把物料放在工装板正中,然后按电 箱旁边的绿色按钮, 如果暂存区有货,送料顶升移载滚筒不运转,等暂存 区无货时,会自动运转,当碰到暂存区行程开关时,顶升移载机构下降。

7 、当最后两个工位向线体送货时, 如果回空板顶升移载机构没有升到位, 3 号顶升移载机构旁的阻挡器不会下降。 当载有成品的工装板到回空板顶 升移载机构时, 搬走成品, 5 秒后回空板顶升移载机构下降。 下降到位后, 滚筒运转,移走空板,当碰到回空板差速链上的行程开关时, 回空板顶升 移载机构上升。

8 、当要下班或工作完成后,按停止按钮,系统会自动运行,直到所有程 序运行结束, 绿色指示灯灭,系统停止。 然后把选择开关打到停止位或者 直接关掉空气开关。
